مصراع متدحرج مقاوم للحريق ومعزول حراريًا – RIFA77 من شركة الصالحي

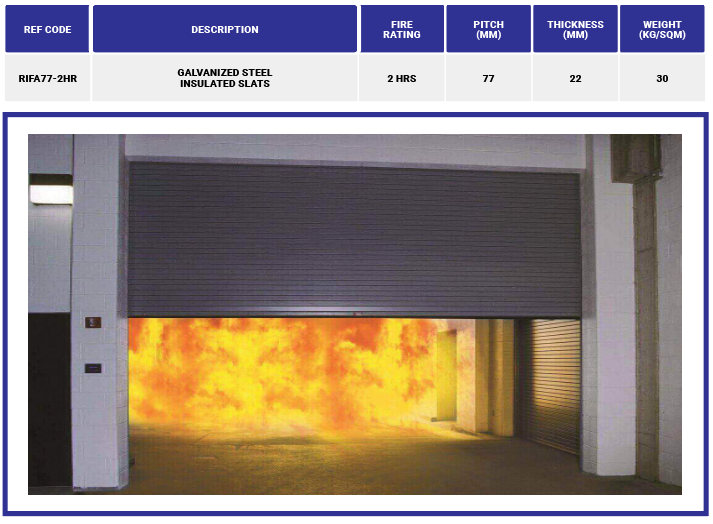

مصاريع RIFA77 من شركة الصالحي هي أبواب صناعية متدحرجة مقاومة للحريق ومعزولة حراريًا، تم اختبارها واعتمادها وفقًا لمعياري ASTM / UL 10B لتوفير مقاومة للحريق لمدة ساعتين.

الستارة

مصنوعة من شرائح فولاذية مجلفنة مسطّحة متشابكة باستمرار بارتفاع 77 مم وسُمك كلي 21 مم.
الشرائح مصنوعة من صفائح فولاذية مجلفنة بسُمك 0.8 مم مطابقة للمواصفات ASTM A653 و ASTM A366، ومحشوة بعازل صخري (Rockwool)، وتُثبَّت بإحكام باستخدام مشابك نهاية مزوّدة بآلية مقاومة للرياح (windlock).

مشابك النهاية (End Clips)

مصنوعة من المعدن وتُستخدم لتثبيت الشرائح في مكانها باستخدام قفل نهاية وقفل مقاوم للرياح، وتُركّب على شرائح متبادلة لمنع الحركة الجانبية للستارة.

السكة السفلية (Bottom Rail)

مصنوعة من زاويتين فولاذيتين مزدوجتين بمقاس 70×70×5 مم، مطابقة للمواصفة ASTM A36، وتوفّر دعامة قوية لأسفل الستارة.

الأدلة (Guides)

تتكوّن من قطعتين:

• قطعة تُثبت بالحائط

• وقطعة على شكل حرف “L” مثنية في أربع نقاط
  يتم تثبيتهما معًا لتوجيه حركة الستارة.

الأسطوانة (Dangle)

مصنوعة من أنبوب فولاذي معتدل مطابق للمواصفة ASTM A36 بقطر لا يقل عن 168 مم وسُمك 5 مم، مصممة بعامل أمان عالٍ لتقليل الانحناء إلى 2.5 مم لكل متر عرض.

الدعائم (Brackets)

مصنوعة من صفائح فولاذية معتدلة بسُمك 10 مم بمقاس 500×500 مم، مطوية لتشكيل قدم بزاوية قائمة بعرض 100 مم.
تُستخدم لدعم أسطوانة الستارة ومجموعة المحرك، وتُثبّت داخل جدار المبنى.
مطلية بطبقة أولية من كرومات الزنك لمقاومة التآكل.

التشطيب

جميع مكونات الستارة (الستارة، الأدلة، الصندوق العلوي) مطلية بطلاء بوليستر مسحوقي حسب مواصفات:
AAMA, ASTM B117-73, ASTM D2247, ASTM 6155،
واللون حسب كتالوج RAL المعتمد من شركة ROLLC.

المشغل (Operator)

مشغلات ألمانية الصنع من نوع Elektromaten – سلسلة GFA FS، مصممة خصيصًا لمصاريع الحريق.
يتكون نظام التشغيل من سلسلة نقل، مكابح أمان، تروس مستقيمة، مكابح طرد مركزي، مكابح خارجية، مفاتيح تحديد موضع مدمجة، محرك كهربائي، ووحدة تحكم.
يُغلق المصراع تلقائيًا عند حدوث حريق.
متطلبات الطاقة: 400 فولت / 3 أطوار / 60 هرتز.

نظام الإقفال

المصاريع الكهربائية تعمل بنظام إقفال ذاتي.

• المشغلات بدون مكبح كهربائي تستخدم تروس دودية ذاتية التثبيت.

• المشغلات المزودة بمكابح كهربائية تتوقف باستخدام المكبح الخارجي.
  جميع أنظمة الإقفال مزودة بمكابح أمان مدمجة مطابقة للمواصفات DIN EN 12604/12605.

تشغيل الطوارئ عند الحريق

يتم إغلاق المصراع تلقائيًا في حالة الحريق لضمان العزل والحماية وفقًا للمعايير المعتمدة.
